HLAE系列超过共同市场设计规范标准对卫生规范。机械工程师可以确保可以清理变速箱以的方式。另一个重要方面是兼容性的材料处理的产品。因此,我们带着特别的照顾HLAE系列,以确保只有FDA-certified材料使用。在变速箱HLAE系列的,我们只适用润滑剂认证适用于食品加工。$r$nNeugart纽卡特HLAE行星减速机

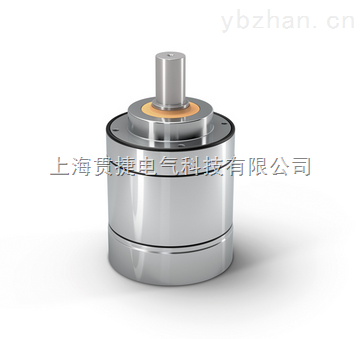

HLAE 具有独一无二的优势：它是世界首款采用经过认证的卫生设计的行星减速机——减速机外表无螺栓 ，因此灵活多变；性能出众；便于清洁。专为敏感领域，如医药、化妆品和食品行业应用而研发。
安装时十分灵活
独特的圆环式造型
清洁便捷安全
经过认证的安全性
可安装在任意位置
经过终生润滑，因此免维护
经过优化的张紧系统
| HLAE070 | HLAE090 | HLAE110 | 等级 | |||
|---|---|---|---|---|---|---|
| 传动比 | 3, 4, 5, 7, 8, 10 | 1 | ||||
| 9, 12, 15, 16, 20, 25, 32, 40, 64, 100 | 2 | |||||
| 满载时效率 | η | % | 97 - 98 | |||
| 最低工作温度 / 最高工作温度 | Tmin / Tmax | °C | -25 / 90 | |||
| 标准回程间隙 | jt | arcmin | <10 - <12 | <7 - <9 | <7 - <9 | |
| 抗扭刚度 | cg | Nm /arcmin | 1.5 - 2.1 | 3.9 - 5.2 | 9.7 - 13.1 | |
| 减速机重量 | mG | kg | 2.1 - 2.4 | 3 - 3.7 | 8.7 - 11 | |
| 运行噪音 | Qg | dB(A) | 58 | 60 | 65 | |
| HLAE070 | HLAE090 | HLAE110 | |||
|---|---|---|---|---|---|
| 20,000 h 的径向力 / 30,000 h 的径向力 | Fr 20.000 h / Fr 30.000 h | N | 400 - 450 | 600 - 900 | 1250 - 1450 |
| 20,000 h 的轴向力 / 30,000 h 的轴向力 | Fa 20.000 h / Fa 30.000 h | N | 500 - 550 | 1000 - 1500 | 2000 - 2500 |
| 20,000 h 倾斜力矩 | MK 20.000 h | Nm | 22 | 49 | 109 |
| HLAE070 | HLAE090 | HLAE110 | |||
|---|---|---|---|---|---|
| 转动惯量 | J | kgcm2 | 0.064 - 0.135 | 0.390 - 0.770 | 1.300 - 2.630 |
| HLAE070 | HLAE090 | HLAE110 | 等级 | |||
|---|---|---|---|---|---|---|
| 额定输出扭矩 | T2N | Nm | 15 - 33 | 38 - 87 | 95 - 171 | 1 |
| 15 - 33 | 38 - 87 | 95 - 171 | 2 | |||
| 最大输出扭矩 | T2max | Nm | 24 - 53 | 61 - 140 | 152 - 274 | 1 |
| 24 - 53 | 61 - 140 | 152 - 274 | 2 | |||
| 急停扭矩 | T2Stop | Nm | 30 - 66 | 76 - 174 | 190 - 342 | 1 |
| 30 - 66 | 76 - 174 | 190 - 342 | 2 |
| HLAE070 | HLAE090 | HLAE110 | |||
|---|---|---|---|---|---|
| T2N 和 S1 时的平均热输入转速 | n1N | min-1 | 3000 - 3500 | 2500 - 3000 | 2000 - 2500 |
| 最高机械输入转速 | n1Limit | min-1 | 13000 | 7000 | 6500 |
| HLAE070 | HLAE090 | HLAE110 | 等级 | |||
|---|---|---|---|---|---|---|
| 输出轴直径 | D3 | mm | 14 | 20 | 25 | |
| 输出端定位凸台直径 | D5 | mm | 40 | 58 | 65 | |
| 箱体直径 | D6 | mm | 69 | 88 | 109 | |
| 总长 | L1 | mm | 123.5 | 146.0 | 191.0 | 1 |
| 135.5 | 166.0 | 219.0 | 2 | |||
| 输出轴轴长 | L3 | mm | 41.7 | 50 | 66.5 |
